E-Rモデルの関係

テクノロジ系難易度: ★★★☆☆

部品在庫管理台帳における、部品、仕入先、在庫の三つのエンティティの関係をデータモデルとして記述した。エンティティa〜cの組合せとして、適切なものはどれか。ここで、1 * は1対多の関連を表す。

部品在庫管理台帳

部品コード部品名仕入先コード仕入先名仕入日付仕入価格在庫数
001R部品Z010A商会9月1日1,5001,000
002R部品Z010A商会10月15日1,400500
002S部品Z010A商会9月20日800500
003T部品Z015B商店10月8日1,6001,000
003T部品Z020C商会10月15日1,200800

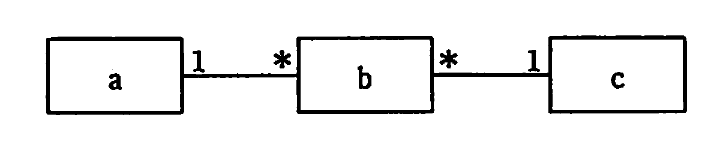

E-Rモデル図

abc
在庫仕入先部品
在庫部品仕入先
仕入先部品在庫
部品在庫仕入先
出典: 平成21年度秋期 応用情報技術者 午前 問30
