CS信号のアドレス範囲

未分類難易度: ★★★☆☆

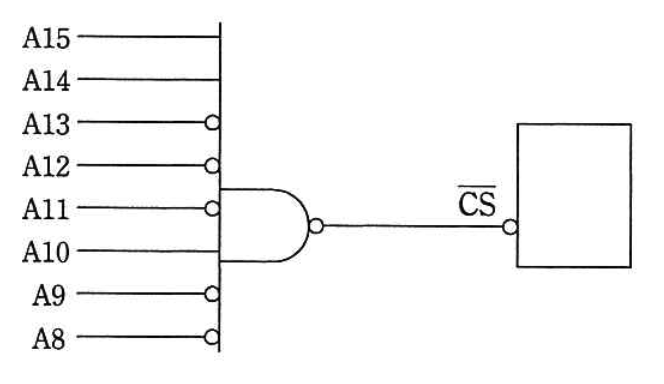

図の回路を用いてアドレスバスからCS\overline{CS}信号を作る。CS\overline{CS}信号がLのときのアドレス範囲はどれか。ここで,アドレスバスはA0〜A15の16本で,A0がLSBとする。また,解答群の数値は16進数である。

CS信号回路

出典: 平成26年度秋期 応用情報技術者 午前 問21
