DCモータの正転逆転制御（Hブリッジ回路）
テクノロジ難易度: ★★★☆☆

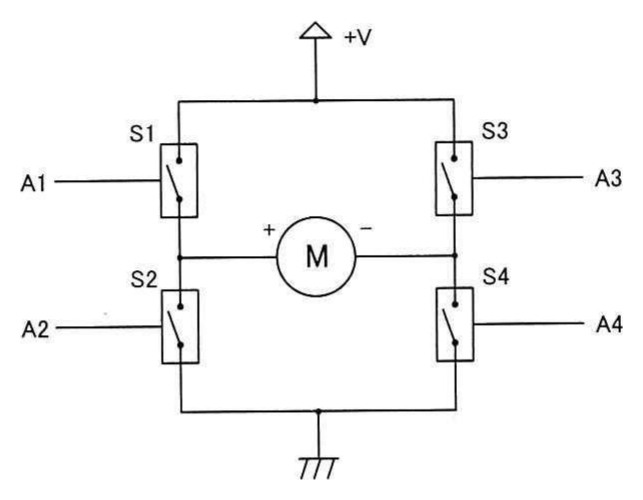

図は DC モータの正転逆転制御の動作原理を示す回路である。A1 から A4 の四つの制御信号の組合せの中で、モータが逆転するものはどれか。ここで、モータの＋端子から−端子に電流が流れるときモータは正転し、S1 から S4 のそれぞれのスイッチ素子は、対応する A1 から A4 の制御信号がそれぞれ High のとき導通するものとする。
| A1 | A2 | A3 | A4 | |
|---|---|---|---|---|
| ア | Low | Low | Low | Low |
| イ | Low | High | Low | High |
| ウ | Low | High | High | Low |
| エ | High | Low | Low | High |
出典: 令和3年度春期 応用情報技術者 午前 問23
