3入力多数決回路

テクノロジ難易度: ★★★☆☆

真理値表に示す 3 入力多数決回路はどれか。

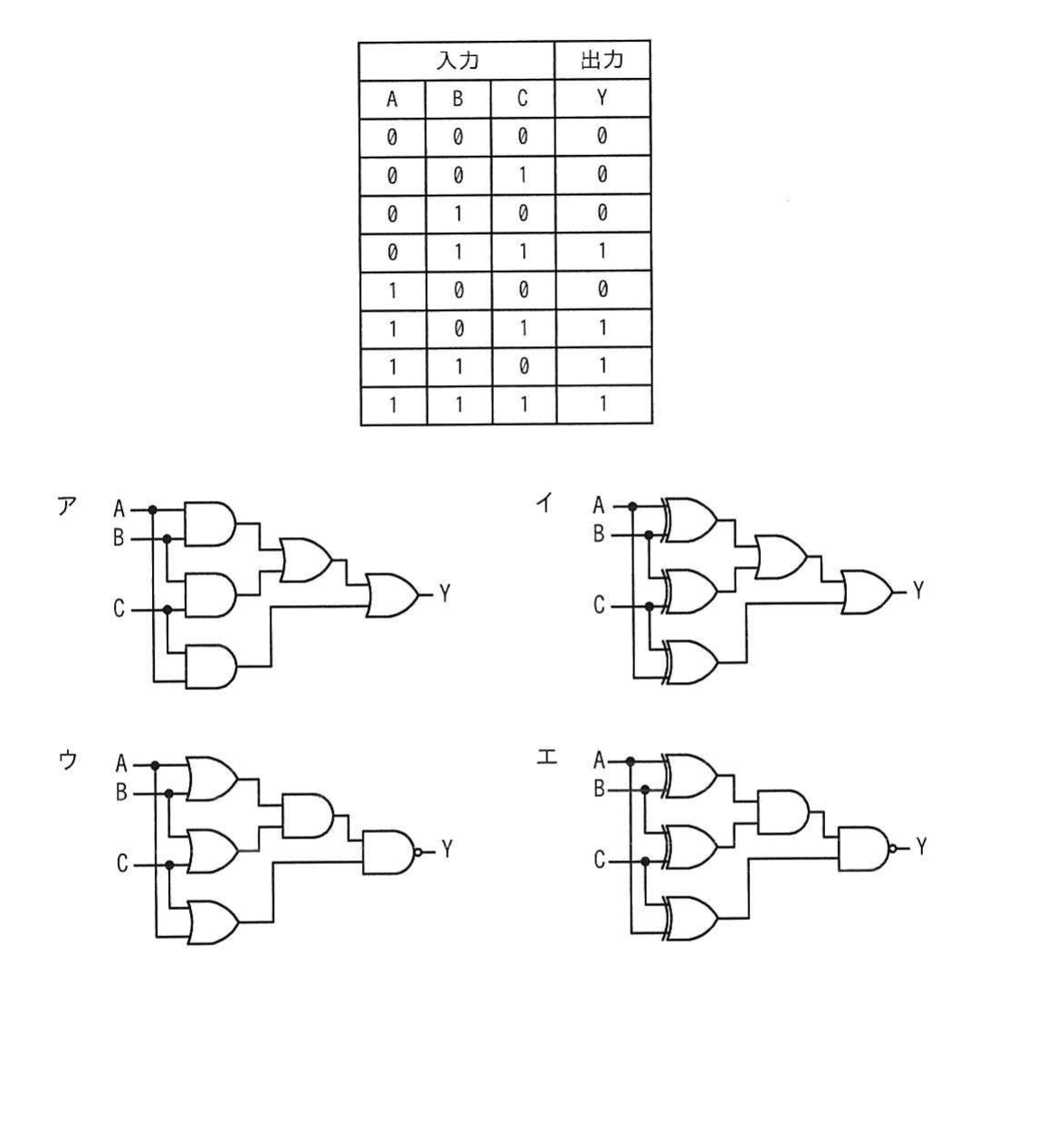

真理値表と選択肢ア〜エの回路図

ア

AND 3個の出力をORでまとめた回路

イ

XOR 3個の出力をORでまとめた回路

ウ

OR 3個の出力をANDでまとめた回路

エ

XOR 3個の出力をANDでまとめた回路

出典: 令和5年度秋期応用情報技術者午前問23
