UML クラス図による多重度とコンポジションの表現

テクノロジ難易度: ★★★☆☆

図は “顧客が商品を注文する” を表現した UML のクラス図である。“顧客が複数の商品をまとめて注文する” を表現したクラス図はどれか。ここで,“注文明細” は一つの注文に含まれる 1 種類の商品に対応し,“注文” は複数の “注文明細” を束ねた一つの注文に対応する。

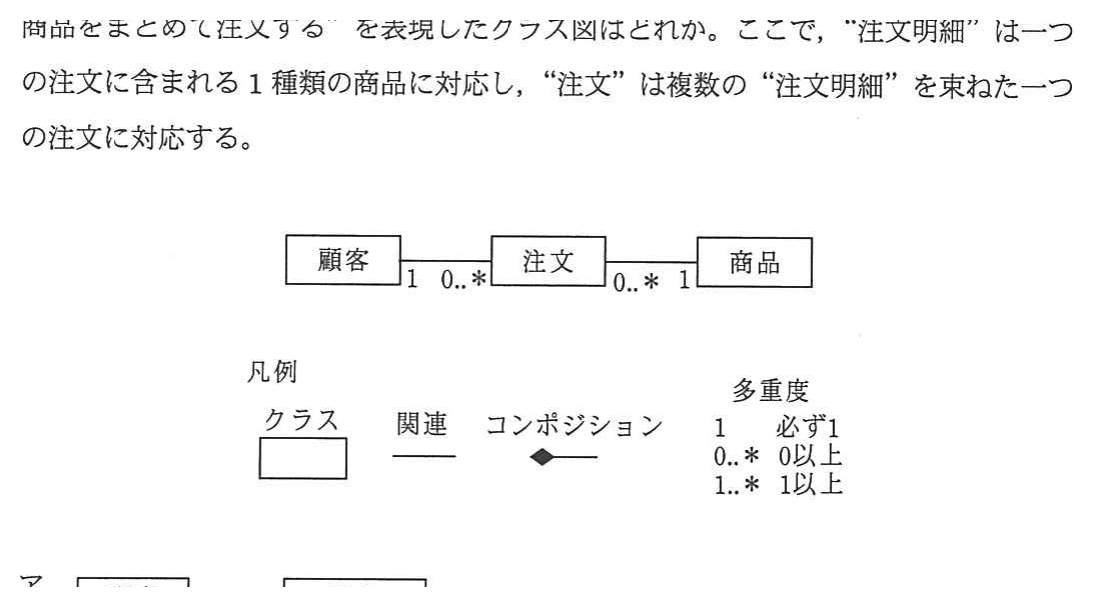

元のクラス図と凡例

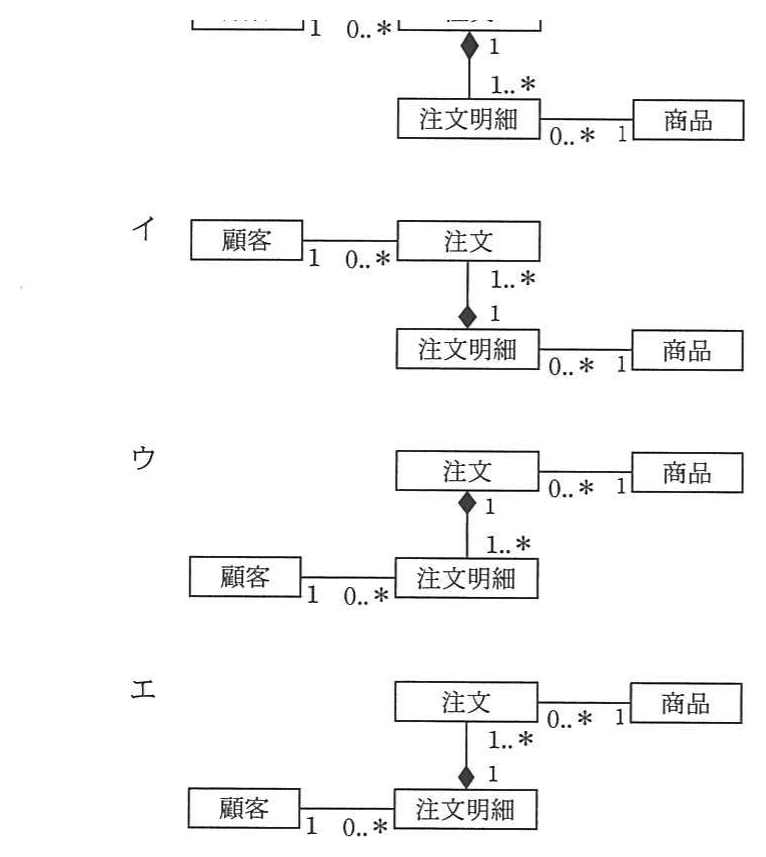

選択肢ア〜エ

出典: 平成25年度春期 情報処理安全確保支援士 午前I 問16
