プレシデンスダイアグラムのアローダイアグラムへの変換
マネジメント難易度: ★★★★☆

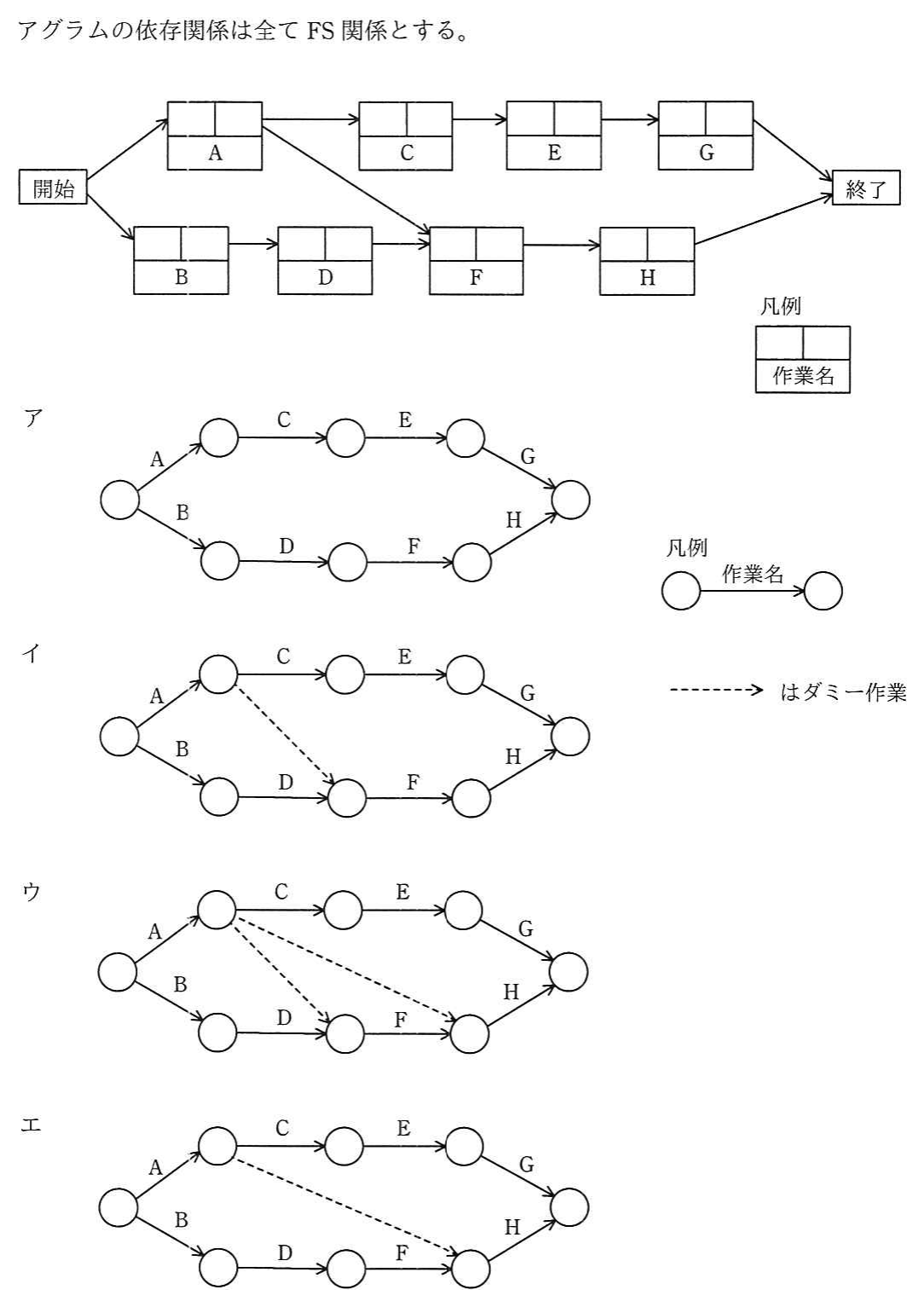

次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を，アローダイアグラムに書き直したものはどれか。ここで，プレシデンスダイアグラムの依存関係は全て FS 関係とする。
出典: 令和3年度秋期 情報処理安全確保支援士 午前I 問18
次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を，アローダイアグラムに書き直したものはどれか。ここで，プレシデンスダイアグラムの依存関係は全て FS 関係とする。
