直並列システムの稼働率を表すグラフ
テクノロジ難易度: ★★★★☆

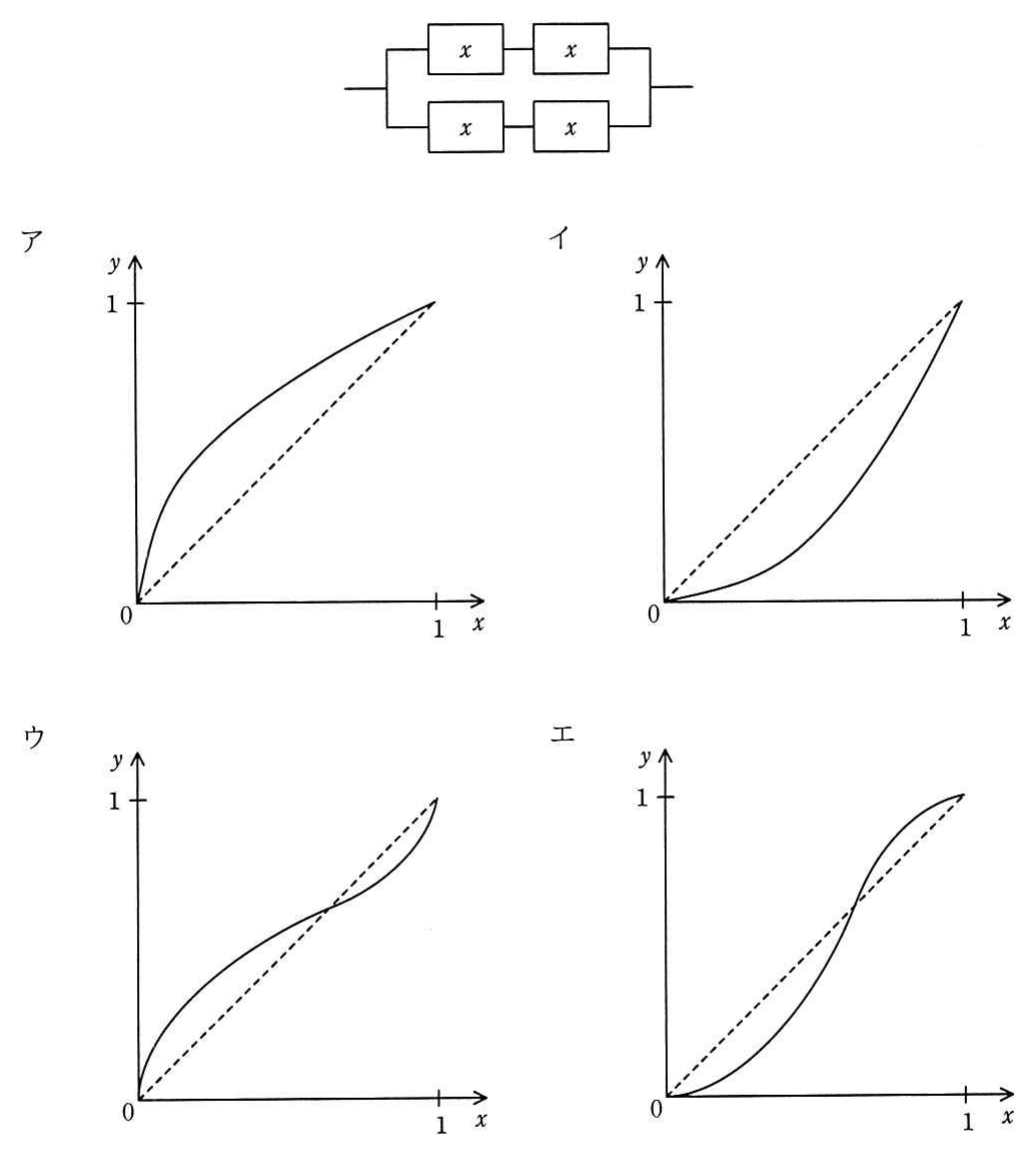

稼働率が x である装置を四つ組み合わせて、図のようなシステムを作ったときの稼働率を f(x) とする。区間 0 ≦ x ≦ 1 における y = f(x) の傾向を表すグラフはどれか。ここで、破線は y = x のグラフである。
出典: 令和3年度春期 応用情報技術者 午前 問14
稼働率が x である装置を四つ組み合わせて、図のようなシステムを作ったときの稼働率を f(x) とする。区間 0 ≦ x ≦ 1 における y = f(x) の傾向を表すグラフはどれか。ここで、破線は y = x のグラフである。
